糧庫和煙草倉庫-用磷化氫殘留檢測方案

一、系統概述

磷化氫是一種無色、劇毒、易燃的氣體，該氣體比空氣重并有類似臭魚的味道。對人的毒作用：當空氣中濃度 2～4mg/m3 可嗅到其氣味； 9.7mg/m3 以上濃度，可致中毒； 550～830mg/m3 接觸 0.5～1.0 小時發生死亡，2798mg/m3可迅速致死。PH3的人經口 LD100約為 40mg/kg。磷化氫從呼吸道吸入，首先刺激呼吸道，致粘膜充血、水腫，肺泡也有充血、滲出，嚴重時有點狀廣泛出血，肺泡充滿血性滲出液，這是發生急性肺水腫的病理基礎。磷化氫經肺泡吸收而至全身，影響中樞神經系統、心、肝、腎等器官。經口誤服的磷化物，在胃內遇酸放出磷化氫，并從胃腸道吸收入血，與從呼吸道吸入的磷化氫所引起的中毒相似。

但是磷化氫廣泛應用于糧庫和煙草倉庫的害蟲防治和殺滅。由于磷化氫的劇毒特性，所以國家標準要求在糧庫和煙草倉庫用磷化氫殺蟲后比較做殘留檢測。正是由于這個原因安帕爾公司研發了磷化氫殘留磷化氫檢測報警系統。該系統包括氣體檢測探單元、信號傳輸采集單元、顯示單元（報警控制主機上集中顯示）、監控器、控制單元、報警單元、被控設備單元（如風機、電磁閥）組成。

二、系統安裝示意圖

三、主要配件介紹

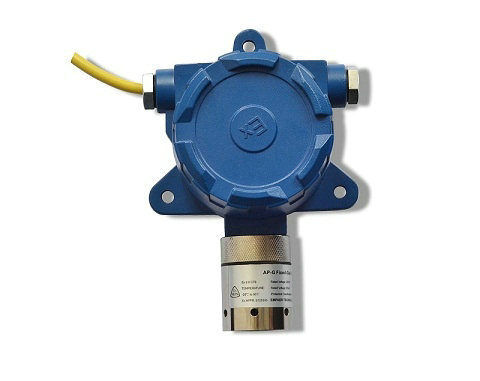

1、檢測探頭，采用不帶顯示固定式磷化氫檢測儀（型號為NFS--PH3-1），該產品就是把現場檢測到的磷化氫氣體濃度，轉換為對應的標準電流信號（如4-20mA）、標準電壓信號（如0-5V）、標準數字信號（如總線RS485）、頻率信號、Hart協議信號、CAN2.0總線等信號。然后將信號變送到DCS、PLC、報警控制主機等上位機進行統一顯示、管理和控制。詳細介紹>>，附圖：

2、氣體控制報警主機，是把所有檢測分點的檢測數據傳輸?shù)街鳈C(jī)上來，由主機統一顯示和控制各風機、報警器、電磁閥等設備，便于統一監控和管理。安帕爾公司的報警控制主機帶有數字信號采集模塊和模擬信號采集模塊，數字采集模塊最大可以采集255路分點的檢測信息,傳輸距離可達2000米；模擬信號采集模塊可以同時采集8個分點的模擬4-20mA信號（最大可以擴展到16個點）。同時安帕爾主機配有網口和RS485通訊接口，用于與中央控制系統進行數據傳輸。4組獨立繼電器功能可以用于控制風機、報警器、電磁閥等設備。另外安帕爾主機采用超大規模集成電路，讓采集更快速、更精準。7寸6.5萬色FET觸摸彩色顯示屏和智能手機式操作方式，使得安帕爾報警控制主機的用戶體驗更加友好，操作更便捷和人性化。詳細介紹>>，附圖：
